彈簧式安全閥的工作原理以及結構是怎么樣的？

發布時間：2016-03-07 瀏覽：次

今天，我們要了解的是一款彈簧式安全閥的工作原理以及結構說明，首先，小編要和大家介紹下彈簧式安全閥是一種個頭小，力量大，在我們的生活中發揮著重要作用的一款設備，但是對于彈簧式安全閥這個小部件，很多人可能會覺得陌生，不過不要緊，下面，小編將會詳細和大家做個分析。

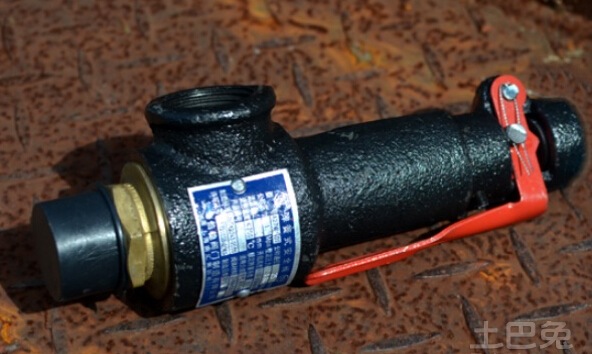

彈簧式安全閥的結構是怎樣的?它的工作原理又是什么樣的呢?

彈簧式安全閥利用彈簧的壓力實現對密封件的封鎖，當受到外界異常的高壓時，彈簧的壓力將會被外界高壓所逆轉，安全閥的封鎖件就會在高壓的作用下開啟，將高壓泄出。這個小部件在我們的日常生活中發揮了重要作用，在燃油或是燃?xì)忮仩t上使用得最多，極大地保證了鍋爐的安全，方便了我們的生活。

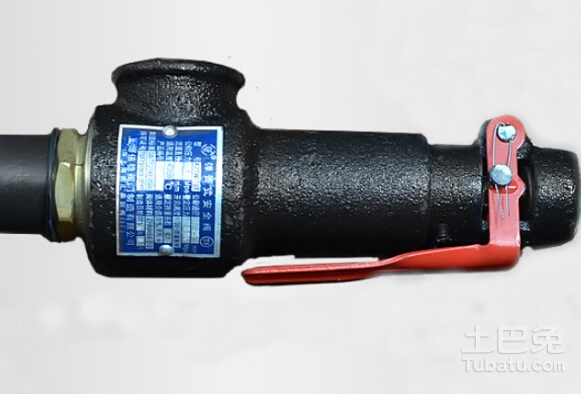

彈簧式安全閥結構介紹

彈簧式安全閥一般由10個部位組成，分別是調整螺桿、閥桿、彈簧、閥蓋、導向套、反沖盤、調節圈、閥體、閥瓣以及閥座。

安全閥按照結構的不同來分類，可以分為杠桿式、彈簧式、垂錘式和脈沖式4個類型，每個類型的結構都是大同小異，不同之處主要在于重要部件部分的不同，對于彈簧安全閥而言，在公稱壓力范圍內，其彈簧按照工作壓力級可以被分為幾個不同的種類，每個種類的作用力和應用范圍是不盡相同的，我們在選購彈簧式安全閥時，一定要明確自己想要的壓力等級，再要考慮安全閥的介質、溫度、型號等方面。

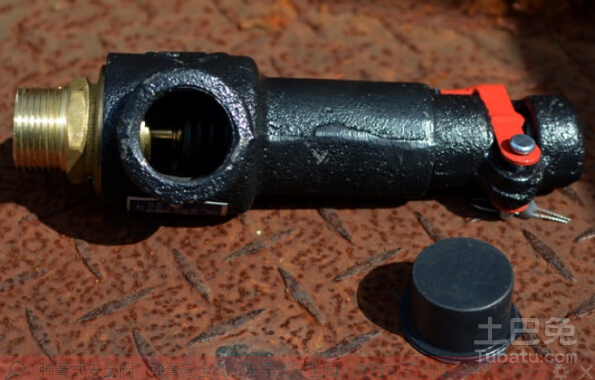

彈簧式安全閥的工作原理介紹

我們以彈簧式安全閥在鍋爐中的應用為例來介紹它的工作原理：

彈簧式安全閥中的彈簧被壓縮后會產生一定的壓力，這個壓力能夠?qū)踩y的閥芯緊緊按壓在閥座上，這時，鍋爐內的蒸汽壓力就會保持在一個正常、安全的水平下。當鍋爐內的蒸汽壓力變大，其作用于安全閥閥芯底部的托力超過安全閥彈簧對閥芯底部的彈力時，彈簧就會被蒸汽壓力壓縮，彈簧作用于閥芯底部的力量就會減小，這時，閥芯被鍋爐內部的蒸汽托起，鍋爐內部的蒸汽壓力就會從閥芯和閥座之間的空隙中排出，排出一部分之后，鍋爐內的蒸汽作用于安全閥閥芯底部的壓力就會小于安全閥彈簧的作用力，這時，彈簧會伸長，將閥芯和底座緊緊壓合，鍋爐內的蒸汽就會停止排出。
